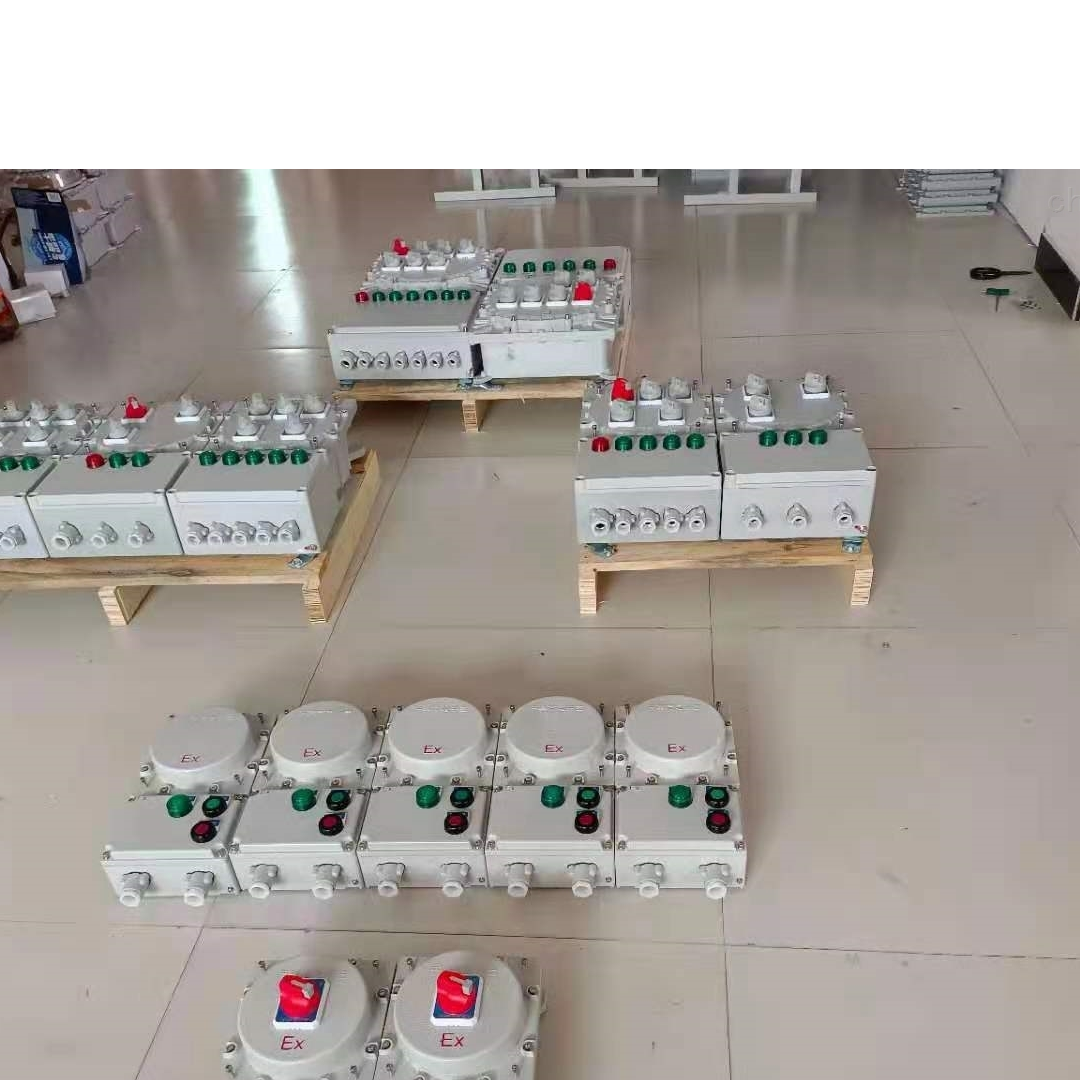

BXK铝合金防爆电气控制柜

BXK铝合金防爆电气控制柜

简要描述:
BXK铝合金防爆电气控制柜

适用于1区、2区危险场所。

适用于ⅡA、ⅡB、IIC类爆炸性气体环境,

适用于爆炸性气体混合温度:T1~T6;

广泛用于石油开采、练油、化工、等危险环境及海洋石油平台、油轮等危险场所工作及场景照明之用。

注:要求IIC类或户外使用时请注明

304不锈钢防爆电气控制柜主要技术参数

更新时间:2023-06-20

访问量:434

厂商性质:生产厂家

生产地址:乐清





适用于1区、2区危险场所。

适用于ⅡA、ⅡB、IIC类爆炸性气体环境,

适用于爆炸性气体混合温度:T1~T6;

广泛用于石油开采、练油、化工、等危险环境及海洋石油平台、油轮等危险场所工作及场景照明之用。

注:要求IIC类或户外使用时请注明

304不锈钢防爆电气控制柜主要技术参数

执行标准GB3836.1-2010、GB3836.2-2010、GB3836.3-2010、IEC60079

防爆标志:ExdeIIBT4、DIPA20TA,T4 ExdeIICT6

额定电压:AC220V/380V

主回路额定电流:20A~400A

支路数:2、4、6、8、10、12、14

支路额定电流:1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A

防护等级:IP54、IP65

防腐等级:WF1

进出口规格:G3/4"~G3"

适用电缆外径:φ6mm~φ55mm

进出线口方向:下进下出或下进上出(常规为下进下出、其它方向请注明)

安装方式:挂式、立式

304不锈钢防爆电气控制柜构说明

1、控制柜的外壳材质采用Q235A优质钢板焊接而成。

2、控制柜内部已安装视频服务器、网络交换机、电源浪涌防雷器、信号浪涌防雷器、信号隔离器、中间继电器、,变频器,断路器、视频浪涌保护器、PLC控制器、按钮和指示灯等,其:外形及安装尺寸:宽×高×厚=700 ×1600 ×450 (mm)。

3、通过正面的手柄使控制柜与电源接通和断开和指示灯的开闭;

4、控制柜上部接线箱内设有引线端子,端子接线图如附图所示,其中PE直接接入内接地螺栓。

5、控制柜设有内、外接地螺栓,并有接地标志

防爆电控箱是按照GB3836.1-2010《爆炸性环境 部分:设备 通用要求》、GB3836.2-2010《爆炸性环境 第二部分:由隔爆外壳“d”保护的设备》、GB3836.3-2010《爆炸性环境 第三部分:由增安型“e”保护的设备》标准设计制造,经检验机关检验合格,并颁发防爆合格证。

配电箱外壳采用铸铝合金压铸成型,表面喷塑。主腔采用隔爆型结构,接线腔增安型结构,主腔隔爆接合面上嵌有O形密封圈,具有防水防尘作用,内装高分断能力的小型或塑壳断路器等元件,通过操作壳盖上的手柄实现分合,动作性能可靠,并设有分合显示信号灯。配电箱采用模块化设计,各种回路可以自由组合,结构紧凑、外形美观。进出线引入方式采用钢管或电缆布线均可,进出线口方向可由用户要求而定。

非标防爆电控箱:外壳采用钢板焊接成型,表面喷塑。分主腔和接线腔,均采用隔爆型结构,内装高分断断路器等元件,通过操作壳盖上的手柄实现分合,动作性能可靠,并设有分合显示信号灯。进出线引入方式采用钢管或电缆布线均可,进出线口方向及内部元件可由用户要求而定做

六、防爆电控箱安装与维护

6.1安装使用产品前应检查铭牌上的技术数据与使用情况是否相符;

6.2安装及维修前必须切断前级电源;

6.3进、出线电缆穿过橡胶密封圈,须用垫圈及压紧螺母压紧,保证密封及电缆不得松动;

6.4密封圈在使用过程中出现腐蚀、脆裂、变形、发粘或硬度变化超过出厂时的20%应及时向厂家进行选购并更换,以确保防爆性能可靠;

6.5维护拆卸时注意隔爆面不得磕碰、划伤、腐蚀,并定期涂204-1防锈油



BXK铝合金防爆电气控制柜
